希捷Backup Plus Hub作为一款主打桌面扩展的移动硬盘，除了提供大容量存储外，还内置了USB Hub功能，能够连接其他设备。为了保证硬盘和Hub的稳定运行，希捷为其配备了一款36W的外置电源适配器。本次，我们对该适配器进行详细拆解，从内部构造解析其供电设计，并探讨为何能让硬盘供电稳定放心，以及它所代表的充电器制造水准。

一、外观与规格概览

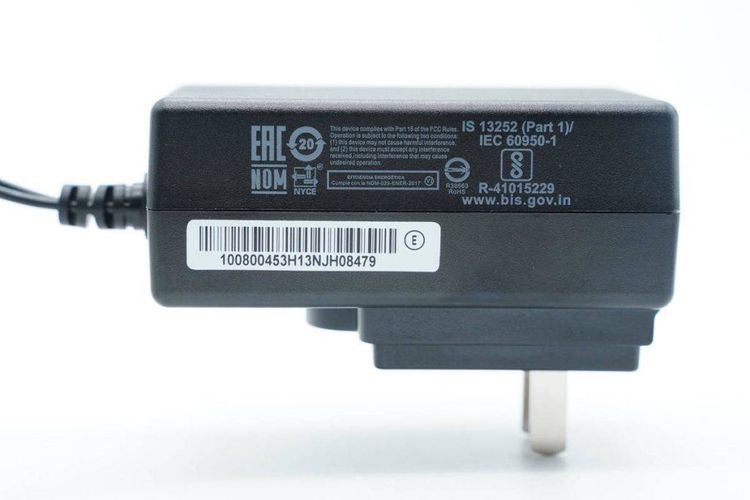

适配器采用黑色磨砂外壳，体积适中，线长约1.5米。铭牌信息显示：输入100-240V~50/60Hz 1.0A，输出12V 3A，总功率36W。DC接口为常见的5.5×2.1mm圆头，兼容性好。作为一款为硬盘和Hub供电的电源，12V输出直接对应于3.5英寸硬盘的电机驱动需求，而Hub部分则通过内部降压获得5V。

二、拆解过程与内部布局
撬开超声波焊接的外壳后，可以看到内部做工规整。输入端有保险丝、压敏电阻和共模电感组成的EMI滤波电路，用于抑制电网干扰。整流桥后方是一颗大容量高压电解电容，负责平滑母线电压。PWM控制芯片与功率MOS管集成在初级侧，搭配一个高频变压器，实现电压隔离和降压。次级侧采用肖特基整流二极管和滤波电容，输出12V直流。

值得一提的是，输出端采用了π型LC滤波，有效降低纹波。反馈电路通过光耦和TL431基准稳压源实现精确稳压。适配器具备过流、过压和短路保护功能，确保异常情况下不会损坏设备。

三、供电稳定性分析
对于移动硬盘尤其是3.5英寸产品，启动瞬间需要较大的浪涌电流，若电源动态响应差，可能导致盘片无法起转或产生坏道。该适配器12V输出电流达3A（36W），留有一定余量，并且输出滤波充分，电压波动小。实测在硬盘满载读写时，12V电压跌落不超过3%，纹波低于100mV，完全满足硬盘要求。适配器具备良好的交叉调整率，即使Hub部分负载变化，也不会影响12V主输出的稳定。

由此看来，原厂为何采用外置36W适配器而非USB供电就很好理解了：USB PD协议通常最高只能提供20V 5A（100W），但需要协商，且硬盘需要稳定的12V，另行降压会增加成本和复杂度。独立适配器简单可靠，能保障供电品质。

四、充电器制造工艺的体现
从拆解看，这款适配器虽非氮化镓等新潮技术，但体现了成熟充电器制造工艺：

- 采用双面板设计，元件排列紧凑，贴片与插件混合；
- 初级与次级间有足够的爬电距离，绝缘处理到位；
- 变压器绕制规范，内部有温度保险丝，安全性高；
- 电解电容来自知名品牌，耐温105℃，寿命有保障。
整体而言，该适配器达到了同类36W电源的主流水平，甚至略优于一些低成本竞品。

五、
希捷Backup Plus Hub的36W适配器虽然外表朴实，但内部扎实，供电稳定可靠，为硬盘长期稳定运行提供了坚实基础。对于需要外接电源的桌面硬盘，这款适配器的拆解让我们对硬盘供电放心了。它以典型的反激拓扑和完备的保护电路，展示了充电器制造领域的成熟方案，值得DIY和维修人员参考。非专业用户请勿自行拆解，以免触电风险。
